计量站工艺流程示意图

计量站的作用主要是计量油井油气产量,并将一定数量(5~12口)油井的油气汇集起来,再通过管道输送到油气处理站。另外,计量站还向井口加热设备提供燃料等。 计量站的种类,按建筑结构分有:砖混结构、大板结构和列车式;按工艺流程分有:单管计量站、双管计量站和三管计量站。计量站的设施,一般有各井来油管汇(也叫总机关)、计量分离器、加热炉、计量仪表等。

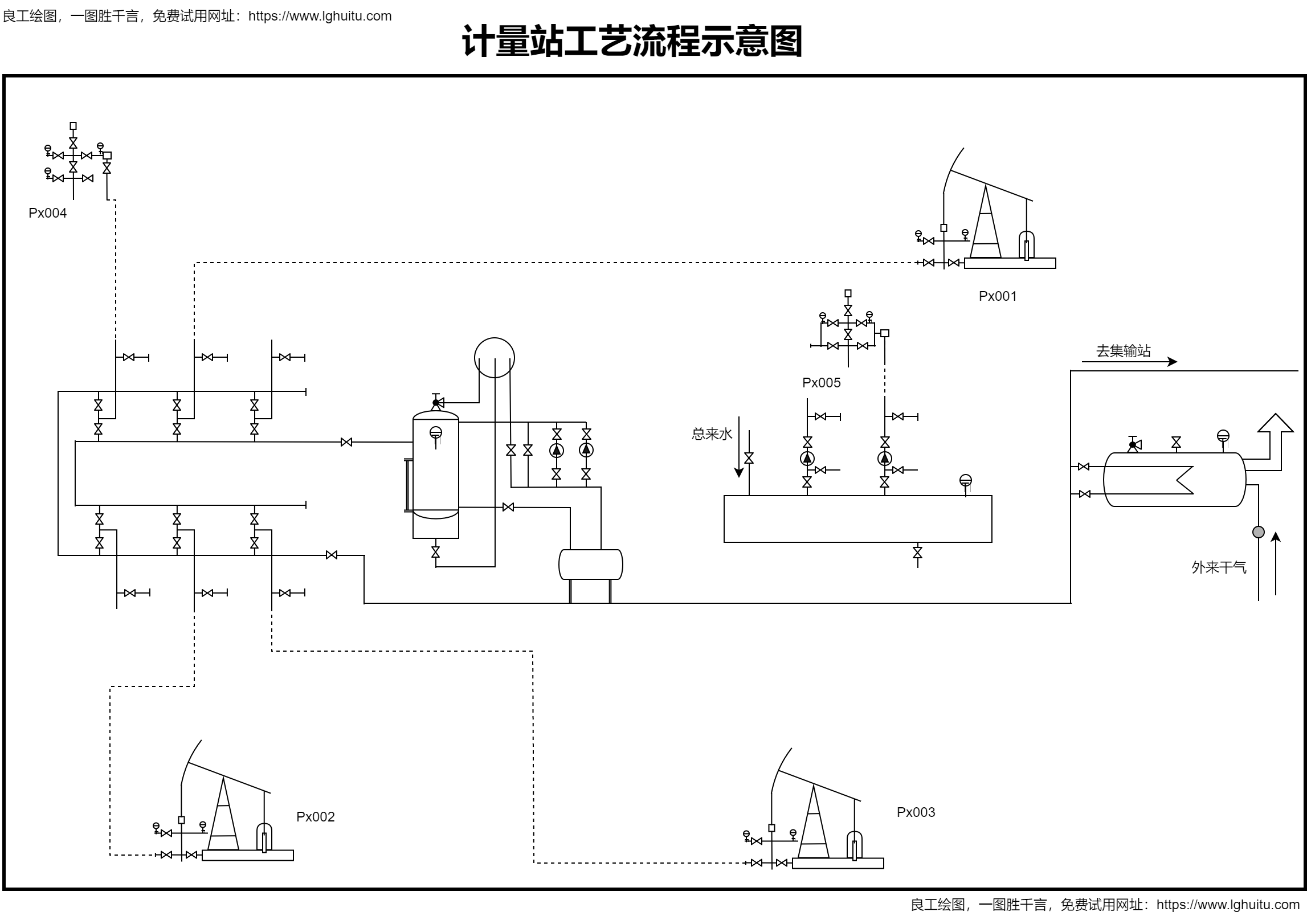

详细的工艺流程,可以参考下图:

计量站工艺流程示意图
